NVIDIA Tesla V100S 32G作为数据中心和AI训练领域的旗舰级专业显卡,凭借32GB HBM2显存和4096bit位宽设计,成为高算力需求场景的理想选择。本文将从外观设计、核心规格、性能表现、功耗散热及购买建议五个维度,全面剖析这款专业显卡的硬件架构与实战能力,为开发者与数据中心用户提供详尽参考。
外观设计
Tesla V100S 32G采用紧凑而坚固的专业级工业设计,外观简洁无冗余装饰,专注于散热效率与空间利用率。其金属背板不仅增强结构强度,还具备优异的电磁屏蔽性能,确保在密集部署环境中信号稳定。
主板接口布局合理,支持多卡直连的RAID配置,便于构建大规模计算集群。接口类型包括PCIe x16与多种扩展插槽,满足数据中心对高密度连接与灵活扩展的需求,体现了专业级硬件设计的严谨性。

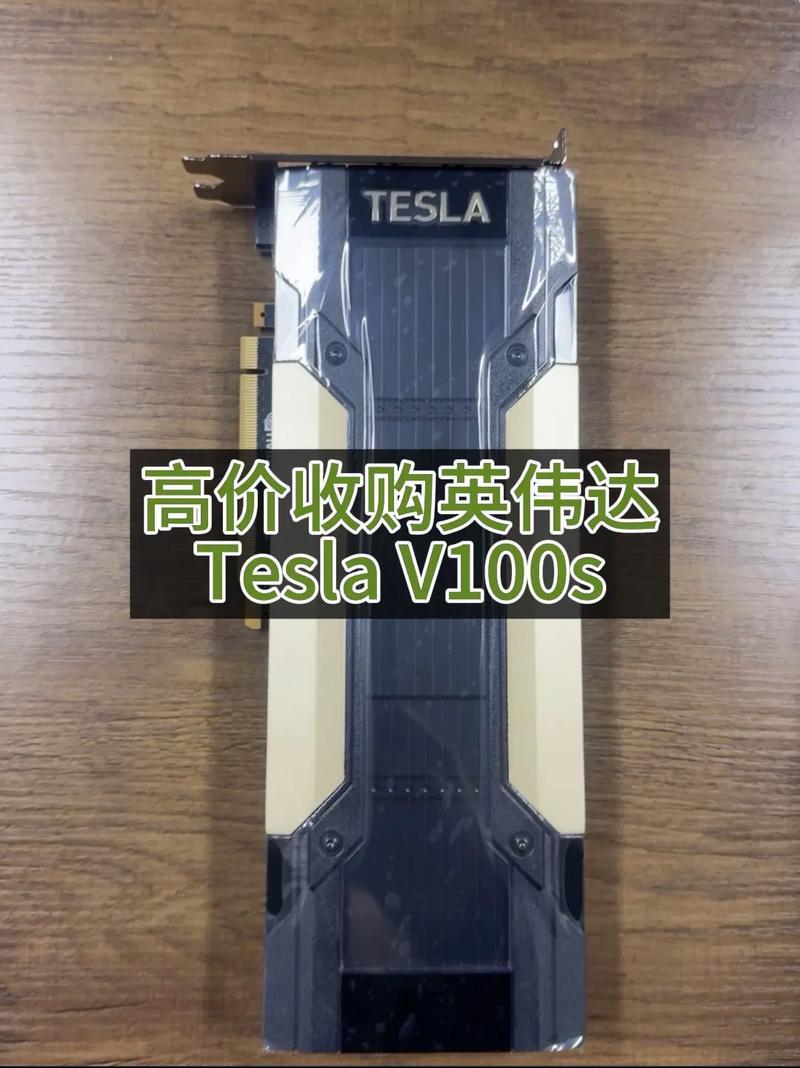

NVIDIA Tesla V100S显卡外观设计图
关键要点
- 紧凑坚固的金属背板设计
- 多卡直连与高密度扩展接口
核心规格
该显卡搭载NVIDIA最新架构的GPU核心,配备32GB HBM2显存,位宽高达4096bit。HBM2技术突破了传统GDDR5的带宽瓶颈,提供远超传统显存的吞吐能力,极大提升了AI模型训练与推理时的数据带宽效率。
专业级定位使其专注于高负载场景,如深度学习、科学计算与虚拟化工作。其核心频率与内存频率经过优化,在特定负载下可释放接近250W的最大功耗潜力,确保在长时间运行中保持卓越的计算吞吐性能。


NVIDIA HBM2显存与GPU核心规格图
关键要点
- 32GB HBM2显存与4096bit位宽
- 专业级架构,专为AI与科学计算设计
性能表现
在AI训练与推理任务中,Tesla V100S 32G展现出惊人的吞吐能力。得益于HBM2的高带宽特性,其能够处理大规模模型训练,如Transformer架构的预训练,速度显著优于传统GDDR6方案。
在科学计算与虚拟化场景中,其多任务处理能力同样突出。通过支持多卡互联,可构建线性加速的计算集群,有效应对大规模数据并行处理需求,满足科研与工业界对高性能算力的要求。

NVIDIA V100S AI训练性能基准测试图
关键要点
- AI训练与推理的卓越吞吐能力
- 多卡互联支持大规模并行计算
功耗散热
尽管最大功耗高达250W,但Tesla V100S 32G采用了高效散热设计,确保在长时间运行中温度稳定。其散热系统经过优化,支持在数据中心高密度部署中保持良好的空气流通与散热效率。
供电模块采用高能效设计,确保在满载与轻载负载下均能稳定运行。专业级电源管理技术有效降低了能耗,同时保证了计算性能的稳定输出,适合7x24小时不间断运行的场景。


NVIDIA V100S散热系统功耗表现图
关键要点
- 250W最大功耗的高效散热设计
- 专业级电源管理与能效优化
购买建议
Tesla V100S 32G是专业AI训练、科学计算与虚拟化场景的理想选择。其32GB HBM2显存与4096bit位宽设计,搭配专业级架构,为高算力需求提供强大支持。适合科研机构、AI开发团队及数据中心用户。
当前市场价格区间为42499元至49999元,建议根据实际预算与需求评估性价比。对于追求极致性能与稳定性的用户,该显卡是最优选择,能够显著提升计算效率与任务完成速度。

NVIDIA V100S购买建议与推荐图
关键要点
- AI训练与科学计算首选
- 适合预算充足且追求高性能的用户
总结
总而言之,NVIDIA Tesla V100S 32G凭借32GB HBM2显存与4096bit位宽设计,成为专业级AI训练与科学计算的标杆产品。其卓越的性能表现与高效散热设计,使其在数据中心与科研场景中大放异彩。尽管价格较高,但对于追求极致算力的用户而言,它是最具性价比的专业选择。
